Q345F蜗轮三通球阀
特别声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考:
Q345F-H-T型蜗轮三通球阀
设计制造标准：GB/T 12237（法兰连接三通球阀）；
结构长度按 GB/T 12221
连接标准：JB/ 74、GB 9112～9124、SH 3406（法兰三通球阀）；GB 7307-87、NPT、BS（L形内螺纹三通球阀）； 试验和检验按照JB/T 9092
Q345F/H(T型)蜗轮三通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中Q345F/H（T型）蜗轮三通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

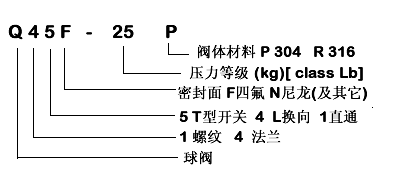

【型号排列方式】

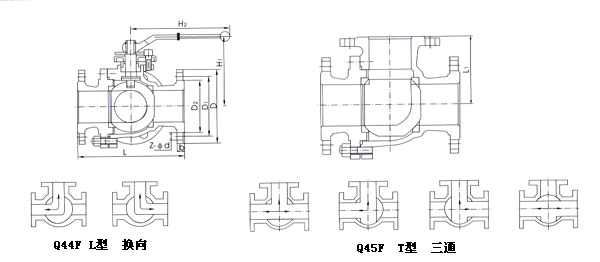

【结构示意图】
(在45前加3 - Q345 代表蜗轮传动三通球阀)
蜗轮三通球阀Q345F的详细资料：
【主要零件材料】
| 零件名称 | 阀门材料代号 | ||
| P | R | C | |
|
阀体 球体 |
ZG1Cr18Ni9 | ZG1Cr18Ni12Mo2Ti | WCB |
| 阀杆 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 2Cr13 |
|
阀座 填料 垫片 |
聚四氟乙烯(PTFE) | 聚四氟乙烯(PTFE) | 聚四氟乙烯(PTFE) |
【主要性能规范】
| 型号 | 公称压力PN(MPa) | 试验压力MPa | 适用温度℃ | 适用介质 | ||
| 壳体 | 液体密封 | 气体密封 | ||||
| Q345F-16C、Q345F-16P、Q345F-16R | 1.6 | 2.4 | 1.76 | 0.6 | ≤100° |
碳素钢材料C类适用：水、蒸汽、油品等 铬镍钛不锈钢材料P类适用：弱腐蚀性介质 铬镍钛不锈钢材料R类适用：腐蚀性介质 |
| Q345F-25C、Q345F-25P、Q344F-25R | 2.5 | 3.75 | 2.75 | 0.6 | ||
| Q345F-40C、Q345F-40P、Q345F-40R | 4.0 | 6.4 | 4.4 | 0.6 | ||

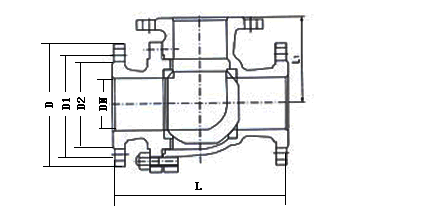

| 公称通径DN(mm) | 主要连接尺寸(mm) | ||||||
| L | D | D1 | D2 | b | Z-φd | H | |
| 15 | 130 | 95 | 65 | 46 | 14 | 4-φ14 | 95 |
| 20 | 140 | 105 | 75 | 56 | 16 | 4-φ14 | 105 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-φ14 | 113 |
| 32 | 180 | 140 | 100 | 76 | 18 | 4-φ18 | 135 |
| 40 | 200 | 150 | 110 | 84 | 18 | 4-φ18 | 142 |
| 50 | 220 | 165 | 125 | 99 | 20 | 4-φ18 | 154 |
| 65 | 250 | 185 | 145 | 118 | 22 | 8-φ18 | 175 |
| 80 | 280 | 200 | 160 | 132 | 24 | 8-φ18 | 190 |
| 100 | 320 | 235 | 190 | 156 | 24 | 8-φ22 | 225 |
| 125 | 360 | 270 | 220 | 184 | 26 | 8-φ26 | 245 |
| 150 | 450 | 300 | 250 | 211 | 28 | 8-φ26 | 265 |
